ليزر پرنٽر جي اندروني جوڙجڪ ڇا آهي؟ ليزر پرنٽر جي سسٽم ۽ ڪم جي اصول کي تفصيل سان بيان ڪريو

1 ليزر پرنٽر جي اندروني جوڙجڪ

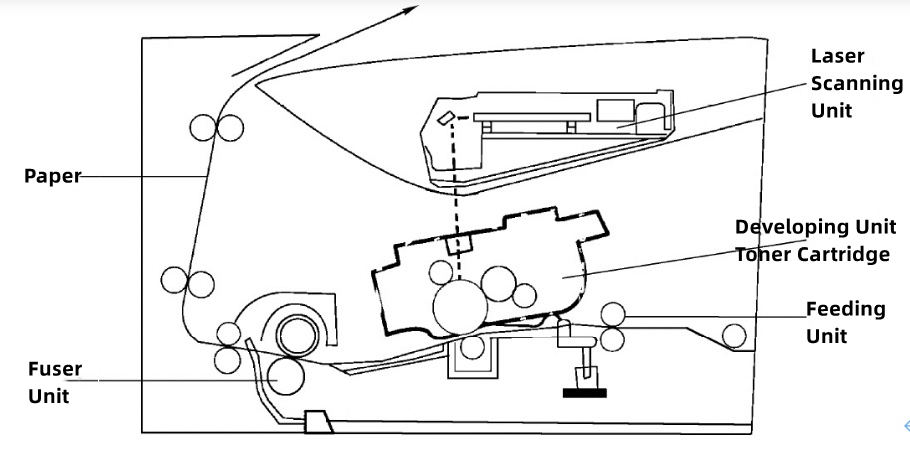

ليزر پرنٽر جي اندروني جوڙجڪ چار وڏن حصن تي مشتمل آهي، جيئن تصوير 2-13 ۾ ڏيکاريل آهي.

شڪل 2-13 ليزر پرنٽر جي اندروني جوڙجڪ

(1) ليزر يونٽ: فوٽو حساس ڊرم کي بي نقاب ڪرڻ لاء ٽيڪسٽ معلومات سان ليزر بيم کي خارج ڪري ٿو.

(2) پيپر فيڊنگ يونٽ: مناسب وقت تي پرنٽر ۾ داخل ٿيڻ ۽ پرنٽر مان نڪرڻ لاءِ ڪاغذ کي ڪنٽرول ڪريو.

(3) ڊولپنگ يونٽ: ڦوٽو حساس ڊرم جي بي نقاب ٿيل حصي کي ٽونر سان ڍڪيو، تصوير ٺاهيو جيڪو ننگي اک سان ڏسي سگھجي ٿو، ۽ ان کي ڪاغذ جي مٿاڇري تي منتقل ڪريو.

(4) فڪسنگ يونٽ: ڪاغذ جي مٿاڇري کي ڍڪڻ واري ٽونر کي دٻاء ۽ گرم استعمال ڪندي ڪاغذ تي ڳري ۽ مضبوط طور تي مقرر ڪيو ويو آهي.

2 ليزر پرنٽر جي ڪم جو اصول

هڪ ليزر پرنٽر هڪ آئوٽ پٽ ڊوائيس آهي جيڪو ليزر اسڪيننگ ٽيڪنالاجي ۽ اليڪٽرانڪ اميجنگ ٽيڪنالاجي کي گڏ ڪري ٿو. ليزر پرنٽر مختلف نمونن جي ڪري مختلف ڪم ڪن ٿا، پر ڪم ڪرڻ جي ترتيب ۽ اصول ساڳيا آهن.

مثال طور معياري HP ليزر پرنٽر کڻڻ، ڪم ڪرڻ جو سلسلو هن ريت آهي.

(1)جڏهن صارف ڪمپيوٽر آپريٽنگ سسٽم ذريعي پرنٽر ڏانهن هڪ پرنٽ ڪمانڊ موڪلي ٿو، گرافڪ معلومات جيڪا ڇپائي وڃي ٿي، پهرين پرنٽر ڊرائيور ذريعي بائنري معلومات ۾ تبديل ڪئي ويندي آهي ۽ آخرڪار مکيه ڪنٽرول بورڊ ڏانهن موڪلي ويندي آهي.

(2)مکيه ڪنٽرول بورڊ ڊرائيور پاران موڪليل بائنري معلومات وصول ڪري ٿو ۽ ان جي تشريح ڪري ٿو، ان کي ليزر بيم ۾ ترتيب ڏئي ٿو، ۽ ليزر جي حصي کي ڪنٽرول ڪري ٿو ته جيئن هن معلومات جي مطابق روشني کي خارج ڪري. ساڳئي وقت، فوٽو حساس ڊرم جي مٿاڇري کي چارج ڪرڻ واري ڊوائيس طرفان چارج ڪيو ويندو آهي. پوءِ گرافڪ معلومات سان گڏ ليزر بيم ليزر اسڪيننگ پارٽ ذريعي ٺاهي وئي آهي ته جيئن فوٽو حساس ڊرم کي بي نقاب ڪيو وڃي. نمائش کان پوءِ ٽونر ڊرم جي مٿاڇري تي هڪ اليڪٽرروسٽيٽڪ لڪير تصوير ٺهيل آهي.

(3)ٽونر ڪارٽريج کان پوء ترقي ڪندڙ سسٽم سان رابطي ۾ آهي، ويڪرائي تصوير ڏسڻ ۾ گرافڪس بڻجي ويندي آهي. جڏهن منتقلي سسٽم ذريعي گذري ٿو، ٽونر کي منتقلي ڊوائيس جي برقي فيلڊ جي عمل تحت ڪاغذ ڏانهن منتقل ڪيو ويو آهي.

(4)منتقلي مڪمل ٿيڻ کان پوء، پيپر بجليء کي ڦهلائڻ واري آري ٽوٿ سان رابطو ڪري ٿو ۽ ڪاغذ تي چارج کي زمين تي خارج ڪري ٿو. آخرڪار، اهو داخل ٿئي ٿو اعلي درجه حرارت فڪسنگ سسٽم، ۽ ٽونر پاران ٺاهيل گرافڪس ۽ ٽيڪسٽ پيپر ۾ ضم ٿي ويا آهن.

(5)گرافڪ معلومات پرنٽ ٿيڻ کان پوء، صفائي جي ڊوائيس غير منتقل ٿيل ٽونر کي هٽائي ٿو ۽ ايندڙ ڪم ڪندڙ چڪر ۾ داخل ٿئي ٿو.

مٿين سڀني ڪم ڪندڙ عملن کي ستن مرحلن ذريعي وڃڻ جي ضرورت آهي: چارج، نمائش، ترقي، منتقلي، بجلي جي خاتمي، درست ڪرڻ، ۽ صفائي.

1>. چارج

گرافڪ معلومات جي مطابق فوٽو حساس ڊرم کي ٽونر جذب ڪرڻ لاء، فوٽو حساس ڊرم کي پهريان چارج ڪيو وڃي.

هن وقت مارڪيٽ ۾ پرنٽر لاءِ چارجنگ جا ٻه طريقا آهن، هڪ آهي ڪورونا چارجنگ ۽ ٻيو آهي چارجنگ رولر چارجنگ، ٻنهي جون پنهنجون خاصيتون آهن.

ڪرونا چارجنگ هڪ اڻ سڌي طرح چارج ڪرڻ جو طريقو آهي جيڪو اليڪٽرروڊ جي طور تي فوٽو حساس ڊرم جي ڪنڊڪٽي سبسٽرٽ کي استعمال ڪري ٿو، ۽ هڪ تمام ٿلهي ڌاتو جي تار کي ٻين اليڪٽروڊ وانگر فوٽو حساس ڊرم جي ويجهو رکيل آهي. جڏهن ڪاپي يا ڇپائي، تار تي تمام گهڻي وولٽيج لاڳو ٿئي ٿي، ۽ تار جي چوڌاري خلا هڪ مضبوط برقي ميدان ٺاهي ٿو. اليڪٽرڪ فيلڊ جي عمل هيٺ، آئنون ساڳيا پولارٽي سان گڏ ٿين ٿيون جيئن ڪورونا وائر جو وهڪرو فوٽو حساس ڊرم جي مٿاڇري ڏانهن. جيئن ته فوٽو حساس ڊرم جي مٿاڇري تي فوٽوورسيپٽر اونداهي ۾ تمام گهڻي مزاحمت رکي ٿو، ان ڪري چارج پري نه وهندو، تنهنڪري فوٽو حساس ڊرم جي مٿاڇري جي صلاحيت وڌندي رهندي. جڏهن امڪاني قبوليت جي بلند ترين صلاحيت ڏانهن وڌي ٿي، چارج جي عمل ختم ٿي ويندي آهي. هن چارج ڪرڻ واري طريقي جو نقصان اهو آهي ته اهو تابڪاري ۽ اوزون پيدا ڪرڻ آسان آهي.

چارج ڪرڻ وارو رولر چارج هڪ رابطي جي چارج جو طريقو آهي، جيڪو هڪ اعلي چارج وولٹیج جي ضرورت ناهي ۽ نسبتا ماحول دوست آهي. تنهن ڪري، اڪثر ليزر پرنٽر چارج ڪرڻ لاء رولر استعمال ڪندا آهن.

اچو ته چارجنگ رولر جي چارجنگ کي مثال طور وٺون ته جيئن ليزر پرنٽر جي پوري ڪم ڪرڻ واري عمل کي سمجهي سگهجي.

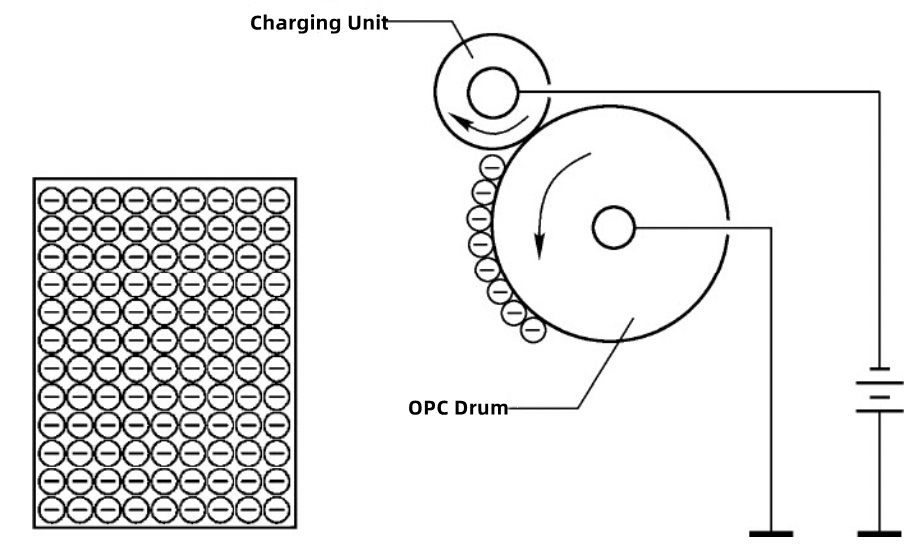

پهريون، هاءِ وولٽيج سرڪٽ جو حصو هاءِ وولٽيج ٺاهي ٿو، جيڪو فوٽو حساس ڊرم جي مٿاڇري کي چارجنگ جز ذريعي يونيفارم منفي بجلي سان چارج ڪري ٿو. فوٽو سينسيٽو ڊرم ۽ چارجنگ رولر جي هڪ چڪر لاءِ هم وقت سازي سان گھمڻ کان پوءِ، فوٽو حساس ڊرم جي پوري مٿاڇري تي يونيفارم منفي چارج ٿئي ٿي، جيئن تصوير 2-14 ۾ ڏيکاريل آهي.

شڪل 2-14 چارجنگ جي اسڪيمي ڊاگرام

2>. پڌرائي

نمائش هڪ فوٽو حساس ڊرم جي چوڌاري ڪئي وئي آهي، جيڪو ليزر بيم سان ظاهر ڪيو ويو آهي. Photosensitive ڊرم جي مٿاڇري هڪ photosensitive پرت آهي، Photosensitive پرت المونيم مصر جي موصل جي مٿاڇري کي ڍڪيندي آهي، ۽ ايلومينيم مصر جي موصل کي گرائونڊ ڪيو ويندو آهي.

ڦوٽو حساس پرت هڪ فوٽو حساس مواد آهي، جيڪا روشني جي سامهون اچڻ کان اڳ ۽ موصليت جي روشنيءَ سان مبهم هجڻ جي خاصيت آهي. نمائش کان اڳ، يونيفارم چارج چارج ڪرڻ واري ڊوائيس ذريعي چارج ڪيو ويندو آهي، ۽ ليزر ذريعي شعاع ٿيڻ کان پوء جلدي هڪ موصل بڻجي ويندو آهي ۽ ايلومينيم مصر جي ڪنڊڪٽر سان هلائي ويندي آهي، تنهنڪري چارج کي زمين تي آزاد ڪيو ويندو آهي ته ٽيڪسٽ ايريا ٺاهڻ لاء. ڇپائي ڪاغذ. اها جاءِ جيڪا ليزر سان شعاع نه ڪئي وئي آهي اڃا تائين اصل چارج برقرار رکي ٿي، پرنٽنگ پيپر تي هڪ خالي علائقو ٺاهيندي. جيئن ته هي ڪردار جي تصوير پوشيده آهي، ان کي هڪ electrostatic latet image سڏيو ويندو آهي.

اسڪينر ۾ هڪ هم وقت ساز سگنل سينسر پڻ نصب ٿيل آهي. هن سينسر جي ڪم کي يقيني بڻائڻ آهي ته اسڪيننگ فاصلو هڪجهڙائي آهي ته جيئن فوٽو حساس ڊرم جي مٿاڇري تي شعاع ٿيل ليزر بيم بهترين تصويري اثر حاصل ڪري سگهي.

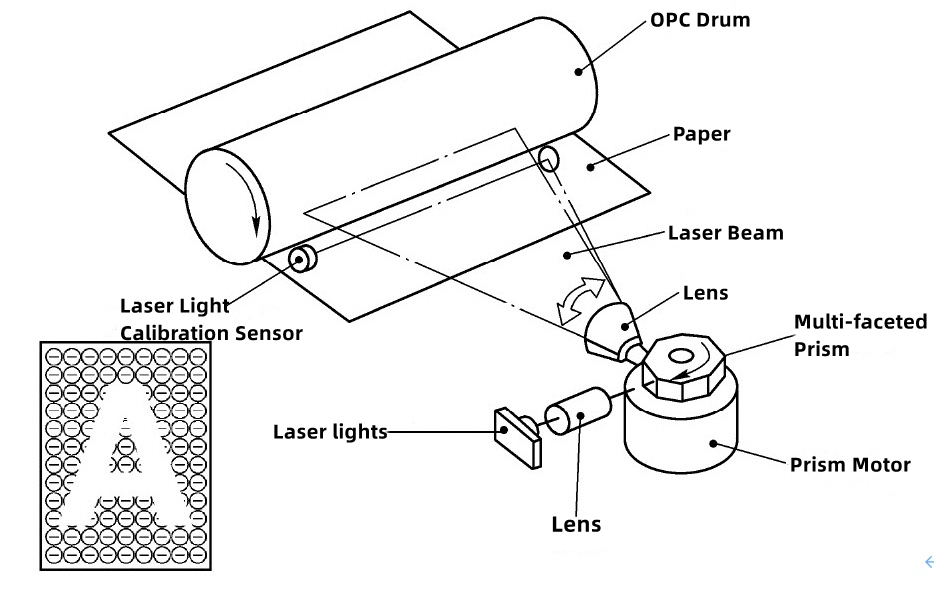

ليزر ليمپ ڪردار جي معلومات سان گڏ هڪ ليزر شعاع خارج ڪري ٿو، جيڪو گھمندڙ گهڻ رخي عکاس پرزم تي چمڪي ٿو، ۽ عڪاسي ڪندڙ پرزم ليزر شعاع کي لينس گروپ ذريعي فوٽو حساس ڊرم جي مٿاڇري تي ظاهر ڪري ٿو، ان ڪري فوٽو حساس ڊرم کي افقي طور تي اسڪين ڪري ٿو. مکيه موٽر فوٽو حساس ڊرم کي مسلسل گھمڻ لاءِ هلائي ٿو ته جيئن ليزر ايميٽنگ ليمپ ذريعي فوٽو حساس ڊرم جي عمودي اسڪيننگ کي محسوس ڪيو وڃي. نمائش جو اصول تصوير 2-15 ۾ ڏيکاريل آهي.

شڪل 2-15 نمائش جو اسڪيمي ڊاگرام

3 >. ترقي

ڊولپمينٽ اهو عمل آهي جنهن جي اصولن کي استعمال ڪندي هڪجهڙي جنس جي ڪشش ۽ اليڪٽرڪ چارجز جي مخالف جنس ڪشش کي استعمال ڪرڻ لاءِ اليڪٽرڪ اسٽيڪ ليٽ تصوير کي ننگي اک کان پوشيده گرافڪس ۾ تبديل ڪيو وڃي. مقناطيسي رولر جي مرڪز ۾ هڪ مقناطيسي ڊوائيس آهي (جنهن کي ترقي ڪندڙ مقناطيسي رولر، يا مختصر لاء مقناطيسي رولر پڻ سڏيو ويندو آهي)، ۽ پاؤڊر بن ۾ ٽونر ۾ مقناطيسي مواد شامل آهن جيڪي مقناطيسي جذب ڪري سگھن ٿا، تنهنڪري ٽونر کي متوجه ٿيڻ گهرجي. ترقي پذير مقناطيسي رولر جي مرڪز ۾ مقناطيس جي ذريعي.

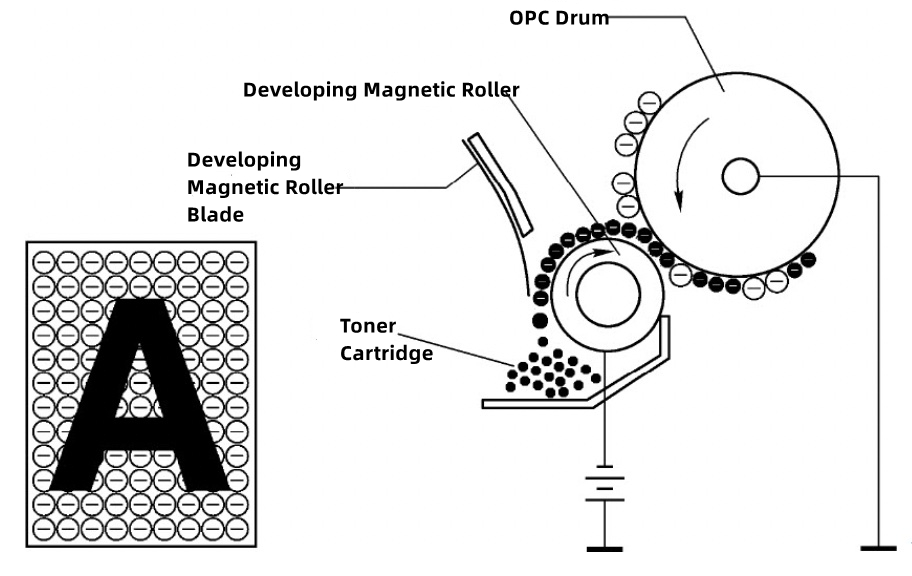

جڏهن ڦوٽو حساس ڊرم ان پوزيشن تي گھمندو آهي جتي اهو ترقي ڪندڙ مقناطيسي رولر سان رابطي ۾ هوندو آهي، فوٽو حساس ڊرم جي مٿاڇري جو حصو جيڪو ليزر طرفان شعاع نه ڪيو ويندو آهي، ساڳي ئي پولارٽي آهي ٽونر وانگر، ۽ ٽونر جذب نه ڪندو. جڏهن ته اهو حصو جنهن کي ليزر ذريعي شعاع ڪيو ويندو آهي ان ۾ ٽونر جي برابر پولارٽي هوندي آهي، ان جي برعڪس، ساڳي جنس کي هٽائڻ ۽ مخالف جنس کي ڪشش ڏيڻ جي اصول جي مطابق، ٽونر کي ڦوٽو حساس ڊرم جي مٿاڇري تي جذب ڪيو ويندو آهي جتي ليزر کي شعاع ڪيو ويندو آهي. ، ۽ پوءِ نظر اچن ٿا ٽونر گرافڪس مٿاڇري تي، جيئن تصوير 2-16 ۾ ڏيکاريل آهي.

شڪل 2-16 ڊولپمينٽ اصول ڊراگرام

4 >. منتقلي ڇپائي

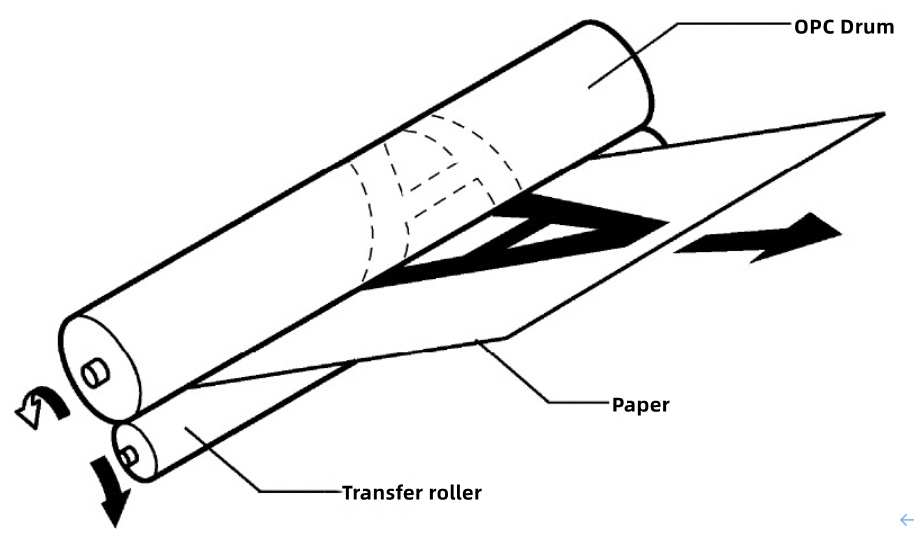

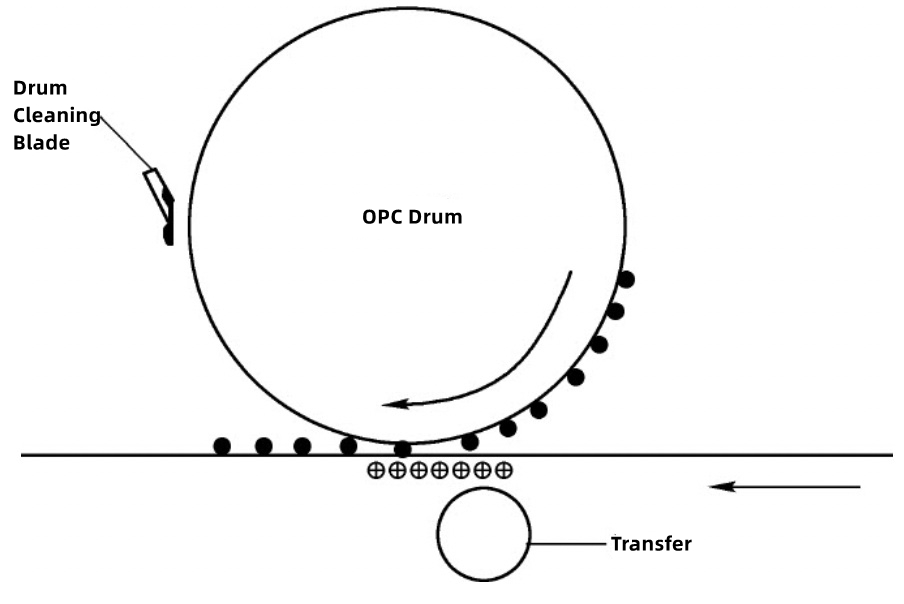

جڏهن ٽونر کي فوٽو حساس ڊرم سان پرنٽنگ پيپر جي ڀرسان منتقل ڪيو ويندو آهي، اتي پيپر جي پٺي تي هڪ منتقلي ڊيوائس آهي جيڪو ڪاغذ جي پٺي تي تيز دٻاء جي منتقلي کي لاڳو ڪرڻ لاء. ڇاڪاڻ ته ٽرانسفر ڊيوائس جو وولٽيج ڦوٽو حساس ڊرم جي نمائش واري علائقي جي وولٹیج کان وڌيڪ آهي، ان ڪري گرافڪس ۽ ٽيڪسٽ ٽونر ذريعي ٺاهيل چارجنگ ڊيوائس جي اليڪٽرڪ فيلڊ جي عمل هيٺ پرنٽنگ پيپر تي منتقل ڪيا ويندا آهن، جيئن ڏيکاريل آهي. شڪل 2-17 ۾. گرافڪس ۽ ٽيڪسٽ ڇپائي پيپر جي مٿاڇري تي ظاهر ٿيندا آهن، جيئن تصوير 2-18 ۾ ڏيکاريل آهي.

تصوير 2-17 منتقلي ڇپائيءَ جو اسڪيمي ڊاگرام (1)

تصوير 2-18 منتقلي ڇپائيءَ جو اسڪيمي ڊاگرام (2)

5>. بجلي ختم ڪرڻ

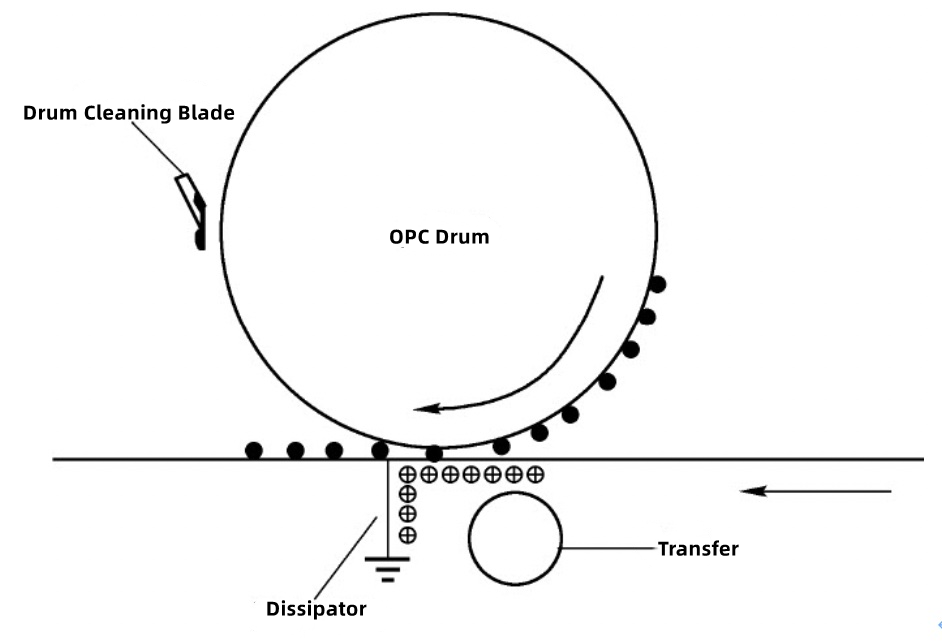

جڏهن ٽونر جي تصوير ڇپائي پيپر ڏانهن منتقل ڪئي ويندي آهي، ٽونر صرف ڪاغذ جي مٿاڇري کي ڍڪيندو آهي، ۽ ٽونر پاران ٺاهيل تصويري ساخت آساني سان ڇپائي پيپر پهچائڻ واري عمل دوران تباهه ٿي ويندي آهي. درست ڪرڻ کان اڳ ٽونر تصوير جي سالميت کي يقيني بڻائڻ لاء، منتقلي کان پوء، اهو هڪ جامد ختم ڪرڻ واري ڊوائيس ذريعي گذري ويندو. ان جو ڪم پولارٽي کي ختم ڪرڻ، سمورن چارجز کي غير جانبدار ڪرڻ ۽ پيپر کي غير جانبدار بڻائڻ آهي ته جيئن ڪاغذ فڪسنگ يونٽ ۾ آساني سان داخل ٿي سگهي ۽ آئوٽ پٽ پرنٽنگ کي يقيني بڻائي سگهجي پراڊڪٽ جو معيار، شڪل 2-19 ۾ ڏيکاريل آهي.

شڪل 2-19 پاور ختم ڪرڻ جو اسڪيمي ڊاگرام

6>. ٺيڪ ڪرڻ

هيٽنگ ۽ فڪسنگ پرنٽنگ پيپر تي جذب ٿيل ٽونر تصوير تي دٻاءُ ۽ گرم ڪرڻ جو عمل آهي ٽونر کي ڳرڻ ۽ ان کي پرنٽنگ پيپر ۾ وسرڻ لاءِ ڪاغذ جي مٿاڇري تي مضبوط گرافڪ ٺاهڻ لاءِ.

ٽونر جو مکيه حصو رال آهي، ٽونر جو پگھلڻ وارو نقطو اٽڪل 100 ° C آهي، ۽ فڪسنگ يونٽ جي حرارتي رولر جو گرمي پد 180 ° C بابت آهي.

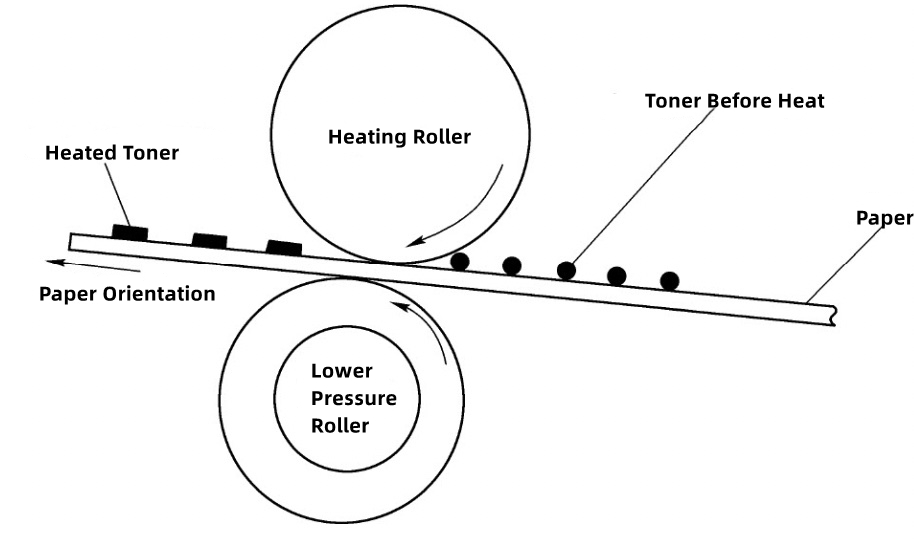

ڇپائيءَ جي عمل دوران، جڏهن فيوزر جو گرمي پد 180 ڊگري سينٽي گريڊ تائين پهچندو آهي، جڏهن ڪاغذ جيڪو ٽونر جذب ڪري ٿو، اهو حرارتي رولر (جنهن کي اپر رولر به چيو ويندو آهي) ۽ پريشر ربر رولر (پڻ سڃاتل آهي) جي وچ واري خال مان گذري ٿو. جيئن پريشر لوئر رولر، لوئر رولر)، فيوزنگ عمل مڪمل ڪيو ويندو. پيدا ٿيل تيز درجه حرارت ٽونر کي گرم ڪري ٿو، جيڪو ٽونر کي ڪاغذ تي ڳري ٿو، اهڙيء طرح هڪ مضبوط تصوير ۽ متن ٺاهي ٿو، جيئن تصوير 2-20 ۾ ڏيکاريل آهي.

شڪل 2-20 فڪسنگ جو اصول ڊراگرام

ڇاڪاڻ ته حرارتي رولر جي مٿاڇري کي ڪوٽنگ سان گڏ ڪيو ويو آهي جيڪو ٽونر تي عمل ڪرڻ آسان ناهي، ٽونر تيز گرمي جي ڪري حرارتي رولر جي مٿاڇري تي عمل نه ڪندو. فڪس ڪرڻ کان پوءِ، پرنٽنگ پيپر کي گرم ڪرڻ واري رولر کان الڳ ڪرڻ واري ڪلو ذريعي الڳ ڪيو ويندو آهي ۽ پيپر فيڊ رولر ذريعي پرنٽر مان ٻاهر موڪليو ويندو آهي.

7>. صاف

صفائي جي عمل کي فوٽو حساس ڊرم تي ٽونر کي ڇڪڻ آهي جيڪو ڪاغذ جي سطح کان فضول ٽونر بن ڏانهن منتقل نه ڪيو ويو آهي.

منتقلي جي عمل دوران، فوٽو حساس ڊرم تي ٽونر تصوير مڪمل طور تي ڪاغذ تي منتقل نه ٿي ڪري سگھجي. جيڪڏهن اهو صاف نه ڪيو ويو ته، فوٽو حساس ڊرم جي مٿاڇري تي رهيل ٽونر کي ايندڙ ڇپائي چڪر ۾ آندو ويندو، نئين ٺاهيل تصوير کي تباهه ڪندي. جنهن سان پرنٽ جي معيار تي اثر پوي ٿو.

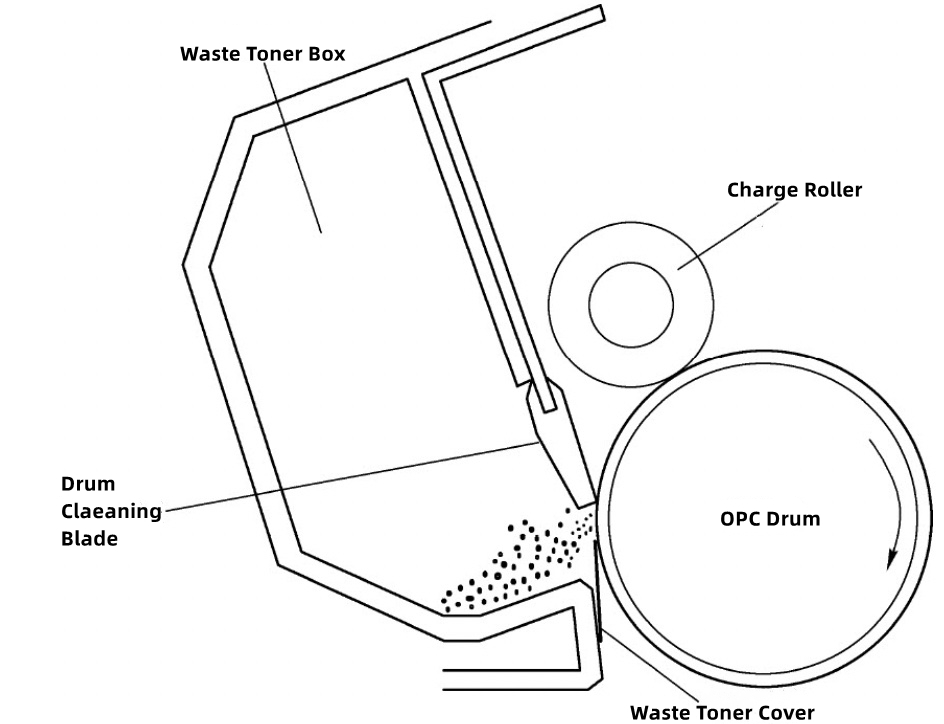

صفائي جو عمل ربر اسڪراپر طرفان ڪيو ويندو آهي، جنهن جو ڪم فوٽو حساس ڊرم ڇپائي جي ايندڙ چڪر کان اڳ فوٽو حساس ڊرم کي صاف ڪرڻ آهي. ڇاڪاڻ ته رٻڙ جي صفائي واري اسڪراپر جو بليڊ لباس جي مزاحمتي ۽ لچڪدار آهي، بليڊ فوٽو حساس ڊرم جي مٿاڇري سان هڪ ڪٽ زاويه ٺاهيندي آهي. جڏهن ڦوٽو حساس ڊرم گھمندو آهي، سطح تي ٽونر کي اسڪراپر ذريعي فضول ٽونر بن ۾ اڇلايو ويندو آهي، جيئن تصوير 2-21 ۾ ڏيکاريل آهي.
